一篇講透——
煙氣流速與煙氣密度
煙氣流速Vs是煙塵采樣和煙氣排放量計算的重要參數，其數值大小會影響等速采樣流量、工況/標況體積、煙氣/標干流量、煙氣排放量等結果。因此，煙氣流速的測定是至關重要的一環。
現場煙氣流速測量一般采用的是S型皮托管，它是有兩根相同的金屬管并聯組成，測量端有方向相反的兩個開口。根據各廠家制作尺寸差別，需設置皮托管系數Kp對其修正，見圖1所示。

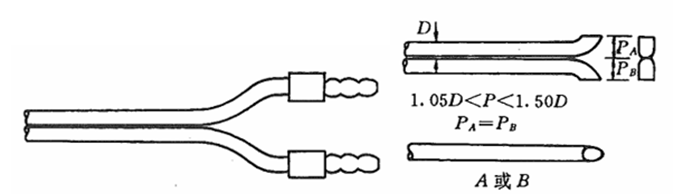

圖1 皮托管結構圖
修正系數的確定方法為標準風洞測試，在實際應用中可參照廠家提供的標定值，通常為0.84，在出廠前，廠家會將皮托管與標準流速儀同步測量，通過公式反推皮托管系數。
流速測定時，面向氣流開口測得的壓力為全壓，背向氣流的開口測得的是靜壓，兩者的差值就是動壓，動壓越大，流速越快。因此，皮托管▲P+一端全壓傳感器，▲P-一端動壓傳感器。見圖2所示。

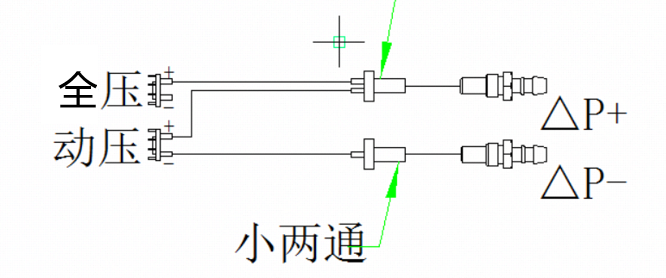

圖2 皮托管動靜壓傳感器原理圖
通過測量煙氣動壓，可以計算出煙氣流速：
式中，
Vs——煙氣流速，m/s；
Kp——皮托管系數，一般為0.84。
Pd——煙氣動壓，Pa；（皮托管實際測量得出）
ρs——工況下濕煙氣密度，kg/m3（與含濕量、煙氣組分含量有關）
煙氣密度：
為什么標準狀態下默認1.34kg/m3

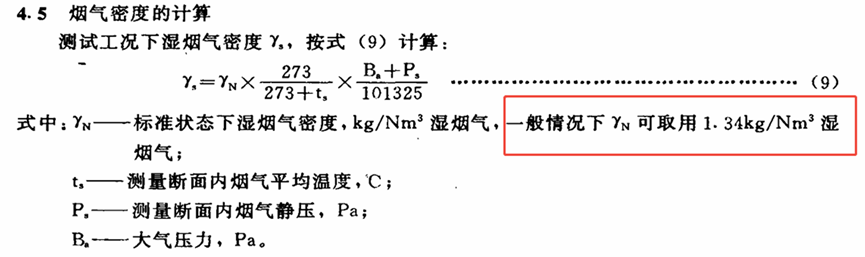

很多監測人員會疑惑：“煙氣密度怎么不是固定值？1.34這個數是瞎編的嗎？" 。其實這個數值來自國標（GB5468-91《鍋爐煙塵測試方法》），是基于實際鍋爐煙氣組分推導的科學值。
但是，在實際煙道內，煙氣含量往往因工藝不同而有明顯差異，尤其是隨著超低排放改造，往往煙道內含濕量較高。因此，其濕煙氣密度不是一個固定值，理論上說，需要每次進行測量煙氣組分和含濕量，然后計算輸入準確的煙氣密度。
最后，我們來詳細推導一下ρs
標準狀態下濕煙氣密度：
Ms——排氣氣體的分子量，煙道內排氣為燃燒后混合濕氣，需要根據下方公式計算對應的排氣氣體分子量。
例如：某典型燃煤鍋爐煙氣中，氧氣含量為6%，氮氣含量為80%，CO2含量14%，含濕量為8%時，計算：
由理想氣體狀態方程 PV=nRT，
工況狀態下濕煙氣密度：
其中，Ba——大氣壓；
Ps——靜壓
ts——排氣溫度（煙溫）
總結：
因此煙氣流速的測定與動壓、靜壓、大氣壓、煙溫、含濕量、煙氣組分含量均有關系。
